| Nombre De La Marca: | TSTY |
| Número De Modelo: | S13-MRL |
| Precio: | $980.00 - $1,100.00/units |
* El transformador de potencia de núcleo de herida tridimensional de la serie S13-MRL es un transformador de energía de ahorro de energía.Es un transformador de distribución con una disposición tridimensional triangular de núcleos de hierro ensamblados por tres núcleos de un solo marco de la misma talla geométrica, y el núcleo tridimensional de la herida como el circuito magnético.
* El transformador de núcleo de herida tridimensional reforma creativamente la estructura del circuito magnético laminado y el diseño trifásico de los transformadores de potencia tradicionales, y optimiza el rendimiento del producto.Por ejemplo:, el circuito magnético trifásico es completamente simétrico, el efecto de ahorro de energía es significativo, el ruido se reduce en gran medida, la disipación de calor y la sobrecargaestructura compacta y pequeño tamaño.
Las características del transformador de potencia de núcleo de herida tridimensional de la serie S13-MRL:
1Bajas pérdidas.
2. Baja corriente sin carga
3.Bajo ruido de funcionamiento
4.Forta resistencia al cortocircuito

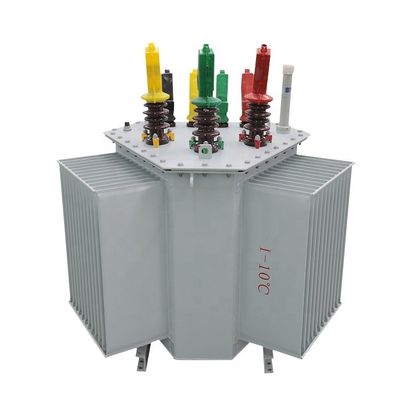

El cuerpo del transformador tiene la forma de un prisma triangular tridimensional.que están integrados con el aislamiento superior e inferior del yugo de hierro y bloques de madera laminados, que puede resistir eficazmente la tensión mecánica axial y radial durante el cortocircuito repentino.
Las condiciones de ensayo de los transformadores de potencia de núcleo de herida de la serie S13-MRL:
El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción.
En el caso de los transformeres de potencia de núcleo de herida tridimensional de la serie S13-MRL, el entorno aplicable:
1. Alta temperatura ambiente: +40°C
2Temperatura ambiente baja: -25°C
3Altitud: <1000m. También podemos personalizar según su demanda más allá de este rango.
4- Humedad relativa media mensual: 90% (25°C)
5- Ubicación de la instalación: plantas químicas, fábricas, lugares remotos y ambientes hostiles.
El modelo de transformador de potencia de núcleo de herida tridimensional de la serie S13-MRL implica:
Parámetro técnico del transformador de potencia de núcleo de herida tridimensional de la serie S13-MRL:
| Transformador de potencia de núcleo de herida tridimensional de la serie S13-M.RL | ||||||||||
| Modelo | Capacidad nominal (KVA) | Símbolo del grupo de conexión | Combinación de tensión | Pérdida de carga sin carga R(W) | Pérdida de carga R(W) | Corriente sin carga (%) | Válvula de impedancia (%) | Peso total (kg) | ||
| Válvulas de alta tensión (KV) | Rango de aprovechamiento de alta tensión | Baja tensión (KV) | ||||||||
| S13-M.RL | 30 | Dyn11 yzn11 yyn0 | 6 6.3 10 10.5 11 | ± 5% ± 2x2,5% | 0.4 | 80 | 600 | 0.3 | 4 | 280 |
| S13-M.RL | 50 | 100 | 870 | 0.24 | 390 | |||||
| S13-M.RL | 63 | 110 | 1040 | 0.23 | 440 | |||||
| S13-M.RL | 80 | 130 | 1250 | 0.22 | 495 | |||||
| S13-M.RL | 100 | 150 | 1500 | 0.21 | 600 | |||||
| S13-M.RL | 125 | 170 | 1800 | 0.2 | 690 | |||||
| S13-M.RL | 160 | 200 | 2200 | 0.19 | 780 | |||||
| S13-M.RL | 200 | 240 | 2600 | 0.18 | 908 | |||||
| S13-M.RL | 250 | 290 | 3050 | 0.17 | 1043 | |||||
| S13-M.RL | 315 | 340 | 3650 | 0.16 | 1190 | |||||
| S13-M.RL | 400 | 410 | 4300 | 0.16 | 1430 | |||||
| S13-M.RL | 500 | 480 | 5150 | 0.16 | 1648 | |||||
| S13-M.RL | 630 | Yyn0 o Dyn11 | 570 | 6200 | 0.15 | 4.5 | 2027 | |||
| S13-M.RL | 800 | 700 | 7500 | 0.15 | 2316 | |||||
| S13-M.RL | 1000 | 830 | 10300 | 0.14 | 2600 | |||||
| S13-M.RL | 1250 | 970 | 12000 | 0.13 | 2890 | |||||
| S13-M.RL | 1600 | 1170 | 14500 | 0.12 | 3380 | |||||
| S13-M.RL | 2000 | 1360 | 14530 | 0.12 | 3600 | |||||
| S13-M.RL | 2500 | 1500 | 17270 | 0.11 | 3890 | |||||
* Los datos de la tabla están sujetos a cambios según sea necesario.
Área de enrollamiento de la lámina de baja tensión:
Área de almacenamiento de la caja:
Instalación de la bobina:
El conjunto:
Pruebas:
1Nuestra empresa le proporciona el diseño de proyectos y el diseño de procesos, y diseña y fabrica productos de acuerdo con su plan de compra de equipos y necesidades específicas.
2Los productos recién comprados reciben asistencia en línea para la instalación y depuración.Los productos están bajo el sistema de servicio de por vida. Si se producen problemas en el uso normal, proporcionaremos soluciones dentro de un día hábil después de recibir la retroalimentación del usuario.Haremos todo lo posible para poner el producto en marcha lo antes posible.Además, se realizan visitas regulares de técnicos profesionales para garantizar el uso a largo plazo, seguro y fiable de nuestros productos.
3Utilizamos materiales de calidad, procesos y fabricación auténticos en estricto cumplimientocon ISO9001: 2000 gestión de calidad internacional para garantizar la excelencia de la calidad y la instalación sin problemas!
TSTY Electric Co., Ltd. fue fundada en 2007.La empresa desarrolla y produce transformadores sumergidos en aceite, transformadores de tipo seco,Subestaciones de tipo caja y equipos completos de alta y baja tensión.
Equipo puesto en producción y operación del proyectoLa compañía ha establecido el Centro de Investigación de Tecnología de Ingeniería de Transformadores de Triángulo de Henan,con 71 patentes de modelos de utilidad y 15 patentes de invención.
Con años de acumulación en la industria de los transformadoresLa industria de la electricidad de China es una de las empresas más importantes de la industria de la energía.La empresa es una unidad de adquisición clave para proyectos nacionales a gran escala como la red estatal., Administración Estatal de Ferrocarriles, Grupo de Carbón de Zhengzhou, Grupo Pingmei y Desvío de Agua de Sur a Norte.
|
|
