| Nombre De La Marca: | TSTY |
| Número De Modelo: | S11 |
| Precio: | $1,000.00/units 1-1 units |

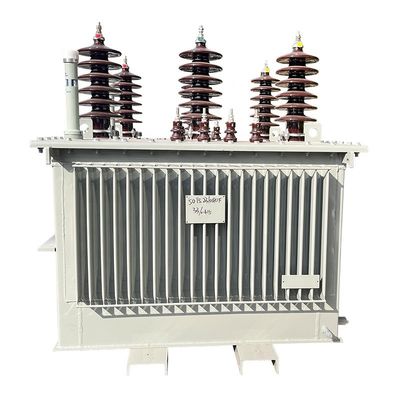

* Este transformador montado en poste se produce de acuerdo con las normas nacionales chinas GB y las normas internacionales IEC.
* Utiliza el aceite como el principal medio de aislamiento del transformador y depende del aceite como medio de enfriamiento, como el enfriamiento natural inmerso en aceite, el enfriamiento por aire inmerso en aceite,refrigeración de agua sumergida en aceite y circulación forzada de aceite, etc.

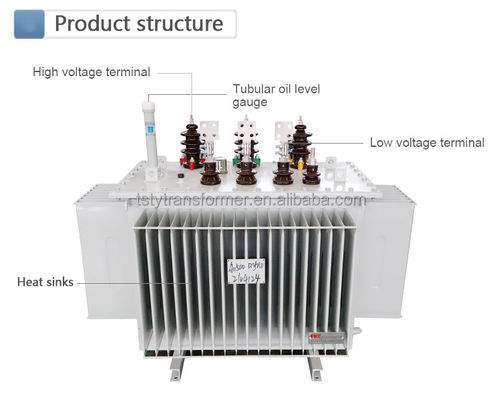

* Los componentes principales: núcleo de hierro, bobinado, tanque de combustible, almohada de aceite, aparato de respiración, tubo a prueba de explosión (válvula de liberación de presión), radiador, carcasa aislante, interruptor de grifo, relé de gas, termómetro,purificador de aceite, etc.
* Ampliamente utilizado en edificios de gran altura, centros comerciales, metros, aeropuertos, estaciones, empresas industriales y mineras, plataformas de perforación y plataformas de producción de petróleo;especialmente adecuado para su uso en materiales inflamables, explosivos y otros ambientes hostiles.
Características del transformador montado en poste:
El transformador de potencia totalmente sellado y sumergido en aceite de la serie S11 desarrollado y producido por la empresa tiene las ventajas de bajas pérdidas, bajo ruido y alta eficiencia,que pueden lograr buenos efectos de ahorro de energía y reducir la contaminación.
En comparación con los transformadores convencionales sumergidos en aceite, los transformadores completamente sellados eliminan el conservador de aceite.El cambio de volumen de aceite se ajusta automáticamente y se compensa por la elasticidad de la lámina corrugada del tanque de aceite corrugadoEl transformador está aislado del aire para prevenir y retrasar el deterioro del aceite y el envejecimiento del aislamiento con el fin de mejorar la fiabilidad del funcionamiento.y mantener el funcionamiento normal sin mantenimiento.
1El núcleo del transformador está laminado con chapas de acero de silicio laminadas en frío importadas, lo que reduce en gran medida la pérdida de carga y la corriente sin carga.El núcleo está obligado a garantizar la estanqueidad del núcleo y reducir el ruido.
2Los devanados de alto y bajo voltaje están hechos de cobre libre de oxígeno, y los devanados de bajo voltaje de 500 kVA o menos adoptan una estructura cilíndrica de doble capa.630 kVA y más adoptan una estructura de doble hélice o de cuatro hélices, la bobina de alto voltaje adopta una estructura cilíndrica multicapa.
3El grupo de conexión del transformador utiliza Dyn11 para reducir el impacto de los armónicos en la red eléctrica y mejorar la calidad del suministro de energía.
4El transformador es una estructura totalmente sellada, que prolonga la vida útil, no requiere núcleos colgantes y mantenimiento.
5.El valor del ruido medido es inferior al estándar. Después de que esta serie de transformadores haya sido transportada normalmente, las partes pertinentes pueden instalarse sin inspección del núcleo.y pueden ponerse en funcionamiento una vez que la prueba de aceptación sea calificada.
Transformadores montados en postes estándar:
GB 1094 Transformador de potencia
GB/T 15164 Guía de carga del transformador de potencia sumergido en aceite
GB/T 6451 Parámetros y requisitos técnicos del transformador de potencia trifásico inmerso en aceite
GB 2536 Aceite para transformadores
GB 311.1 Coordinación del aislamiento de los equipos de transmisión y transformación de energía de alto voltaje
GB 10237 Nivel de aislamiento del transformador de potencia y espacio de aire del aislamiento externo en el ensayo de aislamiento
DL/T 572 Reglamento de funcionamiento del transformador
Entorno aplicable del transformador montado en poste:
1.Temperatura ambiente alta: +40°C
2.Baja temperatura ambiente: -25°C
3.Altitud: < 1000 m
4.Humedad relativa media mensual: 90% (20°C)
5Ubicación de instalación: Instalarse en un lugar donde no haya incendio, riesgo de explosión, contaminación grave, corrosión química y vibraciones severas, en interiores o exteriores.
Implicación del modelo de transformador montado en poste:
Parámetro técnico del transformador montado en poste:
| Parámetro técnico para el transformador de regulación de tensión sin carga de doble enrollamiento trifásico de la serie S11 35kv | |||||||||||
| Capacidad nominal (KVA) | Combinación de tensión | Símbolo del grupo de conexión | Pérdida de carga sin carga R(W) | Pérdida de carga R(W) | Corriente sin carga (%) | Válvula de impedancia (%) | El valor de las emisiones de gases de efecto invernadero | Peso de las partes activas (kg) * Peso del aceite (kg) | Peso total (kg) | ||
| Válvulas de alta tensión (KV) | Rango de aprovechamiento de alta tensión | Baja tensión (KV) | |||||||||
| 630 | 35 | ±2x2,5% ±5% | 3.15 6.3 10. ¿Qué quieres decir?5 | Yd11 | 830 | 7860 | 0.65 | 6.5 | 2400*1700*2210 | 2210*900 | 3250 |
| 800 | 980 | 9400 | 0.65 | 2500*1850*2390 | 2350*1030 | 3500 | |||||
| 1000 | 1150 | 1150 | 0.65 | 2700*1950*2510 | 2490*1180 | 3860 | |||||
| 1250 | 1400 | 1390 | 0.55 | 2900*2050*2630 | 2600*1350 | 4350 | |||||
| 1600 | 1690 | 1660 | 0.45 | 3050*2130*2750 | 2810*1580 | 4855 | |||||
| 2000 | 2170 | 1830 | 0.45 | El valor de las importaciones objeto de importación es el valor de las importaciones objeto de importación. | 2800*1800 | 5300 | |||||
| 2500 | 2560 | 1960 | 0.45 | 3150 * 2535 * 2980 | 3525*2060 | 7665 | |||||
| 3150 | 35-38 años.5 | ±2x2,5% ±5% | 3.15 6.3 10. ¿Qué quieres decir?5 | 3040 | 2300 | 0.45 | 7 | 3920*2725*2840 | 3950*2205 | 8565 | |
| 4000 | 3610 | 2730 | 0.45 | 3310*2915*3070 | 4825*2560 | 10115 | |||||
| 5000 | 4320 | 3130 | 0.45 | El valor de las emisiones de gases de efecto invernadero es el siguiente: | 5700*2635 | 11305 | |||||
| 6300 | 5240 | 3500 | 0.45 | 8 | 3590*2905*3210 | 7120*3240 | 13510 | ||||
| 8000 | 35-38 años.5 | ±2x2,5% | 3.15 3.3 6.3 6.6 10. No puedo.15 3.3 6.3 6.3 6.6 10.5 | Y el 11 | 7200 | 3840 | 0.35 | 4070*3050*3595 | 8875*3840 | 16690 | |
| 10000 | 8700 | 4530 | 0.35 | 4106*2795*3655 | 10305*3600 | 17690 | |||||
| 12500 | 1000 | 5380 | 0.3 | 4570*3010*3840 | No incluye: | 20990 | |||||
| 16000 | 1210 | 6580 | 0.3 | 5235*3295*4615 | 16010*6650 | 27660 | |||||
| 20000 | 1440 | 7950 | 0.3 | 5360*3415*4660 | 18820*7600 | 32170 | |||||
| 25000 | 1700 | 9400 | 0.25 | 10 | Se trata de las siguientes: | 22360*9800 | 42600 | ||||
| 31500 | 2020 | 112000 | 0.25 | Se trata de una serie de medidas que se aplican a las empresas. | 25110*12010 | 49960 | |||||
| Nota: 1. Las dimensiones y el peso están sujetos a cambios según sea necesario. 2. Para los transformadores con una capacidad nominal de 500kva o menos, el valor de la pérdida de carga por encima de la línea diagonal del cuadro se aplicará al grupo de conexión Dyn11 o Yzn11,y el valor de la pérdida de carga por debajo de la línea diagonal se aplica al grupo de conexión Yyn0. 3Cuando la tasa de carga media del transformador está entre el 35% y el 40%, se puede obtener la mayor eficiencia de funcionamiento utilizando el valor de pérdida en la tabla. | |||||||||||
1Nuestra empresa le proporciona el diseño de proyectos y el diseño de procesos, y diseña y fabrica productos de acuerdo con su plan de compra de equipos y necesidades específicas.
2Los productos recién comprados reciben asistencia en línea para la instalación y depuración.Los productos están bajo el sistema de servicio de por vida. Si se producen problemas en el uso normal, proporcionaremos soluciones dentro de un día hábil después de recibir la retroalimentación del usuario.Haremos todo lo posible para poner el producto en marcha lo antes posible.Además, se realizan visitas regulares de técnicos profesionales para garantizar el uso a largo plazo, seguro y fiable de nuestros productos.
3Utilizamos materiales de calidad, procesos y fabricación auténticos en estricto cumplimientocon ISO9001: 2000 gestión de calidad internacional para garantizar la excelencia de la calidad y la instalación sin problemas!
TSTY Electric Co., Ltd. fue fundada en 2011La empresa desarrolla y produce transformadores sumergidos en aceite, transformadores de tipo seco,Subestaciones de tipo caja y equipos completos de alta y baja tensión.
Equipo puesto en producción y operación del proyectoLa compañía ha establecido el Centro de Investigación de Tecnología de Ingeniería de Transformadores de Triángulo de Henan,con 71 patentes de modelos de utilidad y 15 patentes de invención.
Con años de acumulación en la industria de los transformadoresLa industria de la electricidad de China es una de las empresas más importantes de la industria de la energía.La empresa es una unidad de adquisición clave para proyectos nacionales a gran escala como la red estatal., Administración Estatal de Ferrocarriles, Grupo de Carbón de Zhengzhou, Grupo Pingmei y Desvío de Agua de Sur a Norte.
|
|
